案例應用 | 時域反射測量技術在現代電子設計中的重要性

2024-11-11 10:14:42來源:芯瑞微

在現代電子設計領域,信號完整性分析是確保電路性能與可靠性的核心環節。時域反射測量(Time Domain Reflectometry,簡稱TDR)技術作為一種至關重要的工具,在此領域中發揮著關鍵作用,助力工程師應對復雜的電路挑戰。

盡管通過PhySim的電磁仿真分析軟件ACEM提取的S參數能夠?yàn)樾盘?hào)傳輸特性(諸如反射、損耗及串?dāng)_)提供初步評估,但這些參數的幅度與量級僅能作為判斷設計是否符合基本標準的依據。當設計未能達成預期性能時,如何有效定位問題根源便成為亟待解決的難題。在此背景下,TDR技術的應用顯得尤為重要。

TDR的基本原理

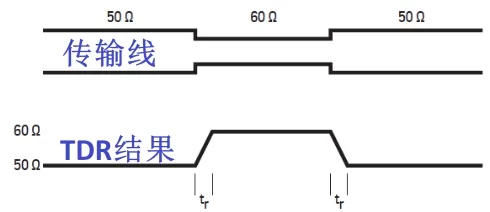

TDR技術的基本原理在于向傳輸線發送一個脈沖信號,并監測因阻抗不匹配而產生的反射波。反射波的特性與傳輸線的狀態緊密相關,因此,通過對比入射與反射波形,工程師能夠獲取關于傳輸線的詳盡信息。TDR技術的應用不僅限于電路設計,還廣泛覆蓋通信、網絡及其他電子設備的故障診斷領域。

TDR的工作流程可概括為以下步驟

1. 信號發送:向傳輸線發射短脈沖信號。

2. 反射監測:監測沿傳輸線傳播的信號,并記錄反射信號。

3. 波形分析:通過解析反射波形,提取關于阻抗變化、斷點及故障位置等關鍵信息。

TDR的獲取途徑

PhySim的TSUtility是一款強大的S參數后處理軟件,它可以導入S參數從而解析出工程師們想要看到的結果,將S參數轉出對應的通道的阻抗是其中的一個功能。PhySim,公眾號:芯瑞微產品介紹 | S參數后處理軟件TSUtility

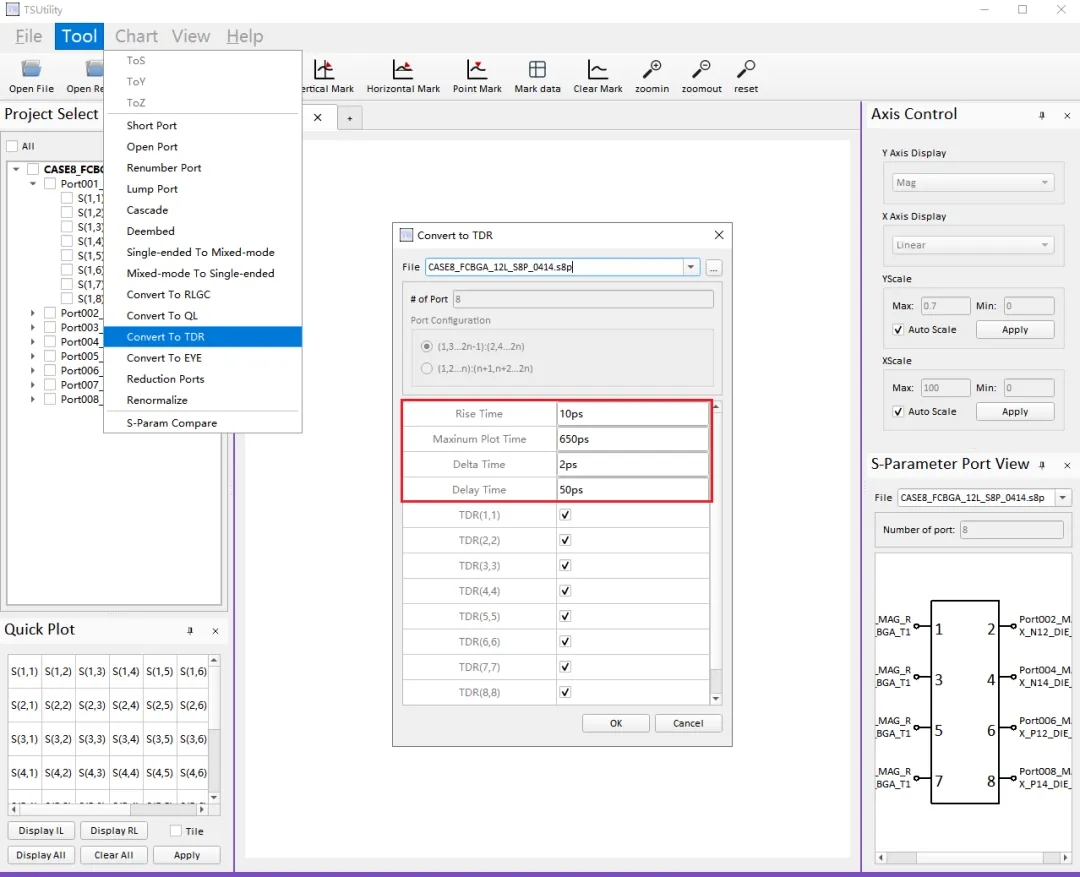

首先我們打開TSUtility-->Open file-->“選擇你要看的SNP文件”-->Tool-->Convert TDR-->設置觀察的Rise time等參數-->最后選擇想查看TDR的通道。

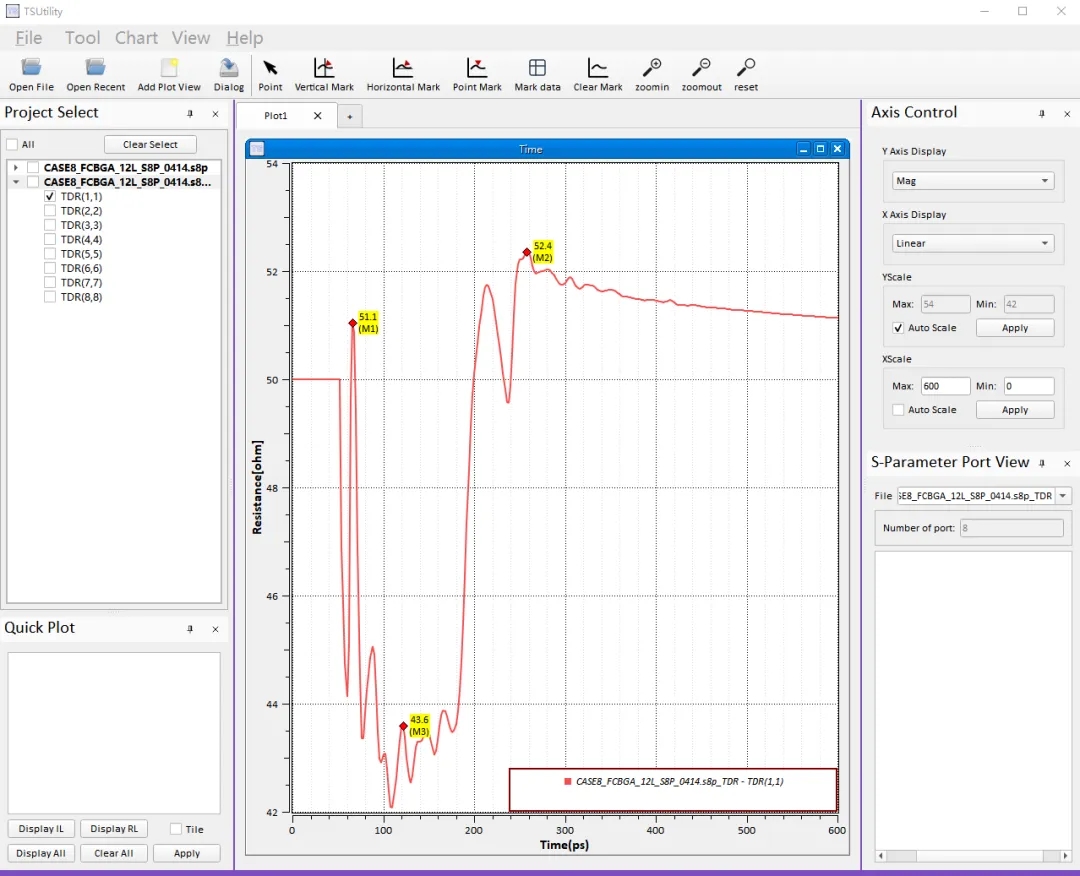

S參數轉TDR設置 TDR結果曲線

TSUtility能夠?qū)CEM提取的S參數轉換為直觀時域阻抗圖,不僅簡化了數據分析流程,還為后續的故障定位及信號完整性評估提供了可視化支持,使設計工程師能夠更深入地理解信號傳輸特性。

TDR技術的核心優勢體現在其多維度的功能上,主要包括:

1. 特征阻抗變化反饋:TDR能夠?qū)崟r(shí)監測傳輸線中的特征阻抗變化,幫助設計人員迅速識別潛在的設計缺陷或阻抗不匹配問題,對優化信號完整性至關重要。

2. 斷點和斷路點定位:通過解析TDR波形,工程師能夠精確確定傳輸線中的斷點或斷路點位置,顯著提升故障排查效率,縮短設計驗證周期。

3. 寄生電容與寄生電感計算:TDR還可用于提取電路中的寄生電容與寄生電感參數,這些參數對于電路設計的優化及信號完整性的提升具有重要意義,特別是在高速信號傳輸中更不容忽視。

TDR技術廣泛應用于多個領域,具體涵蓋:

1.通信行業:在光纖與電纜的故障檢測及網絡性能優化中,TDR能夠幫助工程師快速定位信號衰減與反射問題,確保通信質量。

2.電子制造:在印刷電路板(PCB)設計與制造過程中,TDR用于檢測電路板中的短路、開路及不良連接,提升產品可靠性。

3. 汽車電子:隨著汽車電子化程度的提升,TDR技術被用于汽車內部布線的故障排查,確保車載電子設備正常運行。

4.數據中心與網絡設備:在數據中心的布線及網絡設備的維護中,TDR能夠快速診斷網絡連接問題,減少停機時間,提高運維效率。

5. 工業自動化:在工業控制系統中,TDR用于監測傳感器與執行器的連接狀態,確保系統穩定性與安全性。

TDR測量原理與波形分析

TDR的測量原理基于反射信號的分析。通過向傳輸線發送脈沖信號,TDR能夠檢測到由阻抗不匹配引發的反射波。

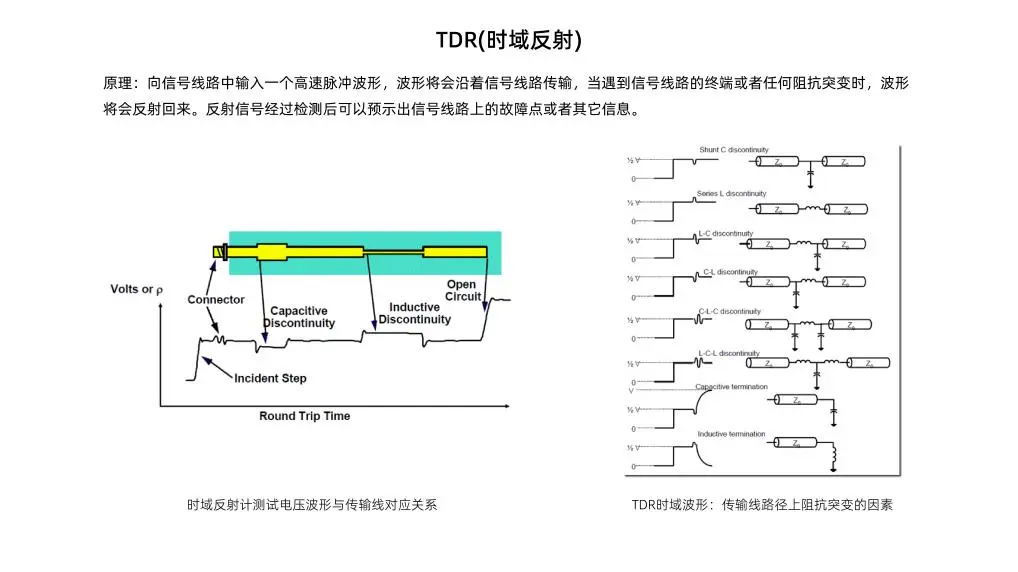

上圖展示了TDR的基本結構及其在不同情況下的波形。通過對反射波形的深入解讀,工程師能夠迅速獲取傳輸線的狀態信息,從而進行針對性的設計調整與優化。

綜上所述

TDR技術在信號完整性分析中發揮著不可替代的作用。它不僅提供了從S參數中獲取初步信號性能評估的能力,更在故障定位與分析方面提供了深入支持。結合ACEM軟件與TDR技術,設計工程師能夠更高效地解決信號完整性問題,確保電路設計的可靠性與高性能。通過這種綜合方法,我們能夠在復雜的電子設計環境中保持信號質量,推動技術的持續進步。TDR技術的廣泛應用,標志著現代電子設計的不斷演進,并為未來的創新奠定了堅實基礎。
